EMI衬料选型指南
EMI衬料的作用和选型
        EMI衬料是用在产品对电磁干扰有要求的设计。EMI衬料应用主要用来解决产品结构件和结构件配合之间的间隙问题,防止电磁波从间隙处泄露出去。由于EMI衬料是一种弹性体材料,因此,它也是一种良好的密封材料。EMI衬料有时候也作为一种良好的接地材料被广泛使用。

        在一些特殊的应用里面,EMI衬料不仅要实现EMI电磁屏蔽和环境密封要求,还有其他特别要求,比方说要有防侵泡,防腐蚀,防电化学反应和耐磨等。因此,在选择EMI衬料时要根据实际的使用环境和安装环境来确定选用合理的EMI衬料。

       导电泡棉
              导电泡棉是一种低压力的EMI衬料。它是由海绵和导电布组成,海绵作为弹性体芯,导电布包裹
       海绵芯做成的导电弹性体衬料。导电泡棉作为一种低成本衬料常用于PCB与PCB之间的连接;PCB与
       金属机箱的接地连接;I/O口的EMI安装衬垫等。

              导电泡棉不适用于室外设备使用,更不能作为一种密封衬料使用,它只适用于室内电子信息产品
        的PCB与机箱的良好连接衬料。

       导电橡胶
              导电橡胶是由金属颗粒和弹性体硅酮组成。金属颗粒是通过树脂粘合均匀分布在弹性体当中有一
       致性的物理特性和电气性能。金属颗粒包括:纯银,镀银铜,镀银铝,镀银镍,镀银玻璃,镀镍碳
       和无镀层碳等。

              导电橡胶是一种最好的EMI衬料。通过模制,模切或挤压成型可以做成不同形状截面的衬料。如
       导电橡胶板材,实心/空心O形,实心/空心D形,中空P形,中空方形,凹形以及其它任何形状。

              导电橡胶具高导电性和绝佳密封性能。导电橡胶可以使用在苛刻的环境当中,能够实现防腐防水
       和防电化腐蚀。镀银铝导电橡胶就是一种良好的防腐衬料。

       编织丝网
              编织丝网衬料主要应用在中高压力环境,可以实现防腐蚀和耐磨要求。编织丝网衬料可以分为纯
       金属编织丝网衬料和金属丝网复合物衬料。纯金属丝网衬料是由镍铜合金或者铜包钢不锈金属丝构
       成。可以模制成不同的实体截面形状。金属丝复合衬料是由金属丝网和弹性体材料构成。弹性体芯
       是用硅酮或者氯丁橡胶,金属丝网包裹在其表面或者嵌入到弹性体中构成的弹性体金属丝网衬料。

              正由于编织丝网衬料具有好的抗压和耐磨性能以及防腐蚀要求,通常应用到槽沟,法兰和结构件
       与结构件之间有活动要求的门窗使用。

选型其他因素考虑
       衬料的固定方式

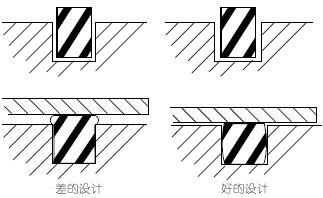

               槽沟定位
                      槽沟定位非常适合导电橡胶的安装。导电橡胶能提供良好的压缩形变。如下图:

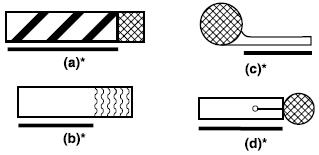

               压敏粘合剂
                      压敏粘合剂最适合导电泡棉和丝网EMI衬料的安装。在通常的情况下对密封要求不太苛刻的
               使用场合。如下图:



               螺栓固定
                      采用螺栓来固定是一种普通,便宜的方法来固定衬料,对衬料抗破坏性和弹性力要求稍高,
               比较适合编织丝网衬料的安装。如下图:




               其他固定方式
                      包括铆钉和衬料飞边定位。如下图:

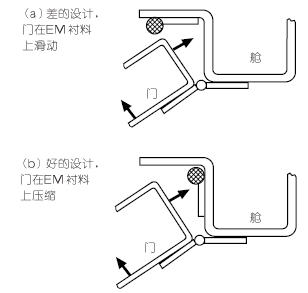

       磨檫,磨损和碰撞方面的考虑
              EMI衬料在安装之后应该是定位的,如果出现滑动或翻转可能导致衬料的损坏。如下图:
