产品名称：	环境密封和金属丝网的组合衬料


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

应用

COMBO STRIP衬料推荐用于除了要求EMI/EMP屏蔽还要求气候密封的应用场合。

特点

COMBO STRIP衬料是MESH STRIP衬料和弹性体气候密封条的平行组合。各种标准断面的COMBO STRIP衬料可以带粘合剂或不带粘合剂背衬。MESH STRIP衬料在弹性体两侧的配置也可以供货。在应用中，过度压缩可能会引起弹性体的密封性能下降，金属压缩限位有可能并入衬料的弹性体部分。
◆它非常适用于仅要求屏蔽场合，而且弹性体上的粘合剂背衬安装时非常方便。要获得可靠的屏蔽和密封，COMBO STRIP衬料的两个部分必须和两个配合表面接触。
◆在要求封闭力小、变位大的应用场合，推荐采用泡沫弹性体。
◆在弹性体芯料上加网，连同泡沫弹性体，能够进一步改善封闭力小的效果。
◆对于要求压缩率较小的应用场合，最好用实体弹性体。

◆粘合剂背衬：粘度高，适用期长的聚丙烯粘合剂作为氯丁橡胶和硅酮弹性体的选项供货。

重要技术参数

压缩和封闭性能

对于带实体弹性体芯的COMBO衬料通常丝网比弹性体高出0.031 in (0.79 mm),以保证丝网的合适的压缩量。一般来说，实体弹性体的封闭压力在25～100psi (0.17～0.69MPa)之间。对于中等EMI屏蔽，而且当泡沫弹性体用作有限的环境密封时，压力低到10psi (0.07MPa)就足够了。

在要求采用泡沫弹性体的应用场合，通过在密封件中粘接圈状的金属压缩限位，就能够避免在螺栓孔口处的过度压缩。

对于作用力过度集中在面层衬料的应用场合，为了保证无过度压缩，可以把实体金属限位粘接在螺栓孔之间的衬料中，两种压缩限位如下图所示。

订货信息

标准COMBO STRIP衬料：标准卷长25尺（7.62米）。定做的卷长需和Newwoo联系。通过表1至表3的物料编号来订货。如果所列出的部件无合适的，请详细说明所需的断面、弹性体材料和EMI丝网材料，注意下列尺寸范围。

丝网尺寸弹性体尺寸

min.(C)=.062in.(1.57mm) min.(A)=.062in.(1.57mm)

(D)=.125in.(3.18mm) (B)=.125in.(3.18mm)

max.(C)=.375in.(9.53mm) max.(A)=.375in.(9.53mm)

(D)=1.000in.(25.4mm) (B)=1.000in.(25.4mm)
对于实体弹性体，丝网材料一般比弹性体厚0.031 in.(0.79mm).

装配式的COMBO衬料：选择合适的弹性体和丝网材料，并且确定衬料的厚度和宽度。确定需要压缩限位及其类型。准备并且提高包括技术条件、尺寸和公差的图纸给Newwoo.

表1

压缩限位公差单位（mm）

厚度﹡

铝

不锈钢

1.02-1.83

0.10

0.15

1.85-2.49

0.15

0.20

2.51-3.30

0.20

0.25

3.32-3.81

0.25

0.30

﹡仅选择标准轨距钢材。

表2

COMBO STRIP衬料单位（mm）
尺寸,单位 (mm)				物料编号
尺寸,单位 (mm)				氯丁橡胶		硅酮泡沫
A	B	C	D	Monel	Ferrex	Monel	Ferrex
1.57 1.57 1.57 1.57	6.35 9.53 12.70 15.88	1.57 1.57 1.57 1.57	3.18 3.18 3.18 3.18	01-0201-1756 01-0201-1757 01-0201-1692 01-0201-1739	01-0204-1756 01-0204-1757 01-0204-1692 01-0204-1739	01-0301-1772 01-0301-1773 01-0301-1774 01-0301-1775	01-0304-1772 01-0304-1773 01-0304-1774 01-0304-1775
2.36 2.36 2.36 2.36	6.35 9.53 12.70 19.05	2.36 2.36 2.36 2.36	3.18 3.18 3.18 3.18	01-0201-1344 01-0201-1332 01-0201-1758 01-0201-1333	01-0204-1344 01-0204-1332 01-0204-1758 01-0204-1333	01-0301-1776 01-0301-1777 01-0301-1778 01-0301-1779	01-0304-1776 01-0304-1777 01-0304-1778 01-0304-1779
3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18	3.18 4.78 6.35 6.35 9.53 12.70 12.70 12.70 15.88 19.05	3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18 3.18	3.18 3.18 3.18 6.35 3.18 3.18 6.35 12.70 3.18 3.18	01-0201-1138 01-0201-1136 01-0201-1135 01-0201-1130 01-0201-1132 01-0201-1134 01-0201-1131 01-0201-1133 01-0201-1055 01-0201-1759	01-0204-1138 01-0204-1136 01-0204-1135 01-0204-1130 01-0204-1132 01-0204-1134 01-0204-1131 01-0204-1133 01-0204-1055 01-0204-1759	01-0301-1780 01-0301-1781 01-0301-1782 01-0301-1783 01-0301-1784 01-0301-1785 01-0301-1786 01-0301-1787 01-0301-1788 01-0301-1789	01-0304-1780 01-0304-1781 01-0304-1782 01-0304-1783 01-0304-1784 01-0304-1785 01-0304-1786 01-0304-1787 01-0304-1788 01-0304-1789
4.78 4.78 4.78 4.78 4.78 4.78	4.78 6.35 6.35 9.53 12.70 19.05	4.78 3.96 4.78 4.78 4.78 4.78	3.18 3.18 3.18 3.18 3.18 6.35	01-0201-1760 01-0201-1056 01-0201-1622 01-0201-1761 01-0201-1762 01-0201-1763	01-0204-1760 01-0204-1056 01-0204-1622 01-0204-1761 01-0204-1762 01-0204-1763	01-0301-1790 01-0301-1515 01-0301-1791 01-0301-1792 01-0301-1793 01-0301-1794	01-0304-1790 01-0304-1515 01-0304-1791 01-0304-1792 01-0304-1793 01-0304-1794
6.35 6.35 6.35	6.35 12.70 19.05	6.35 6.35 6.35	3.18 3.18 3.18	01-0201-1764 01-0201-1766 01-0201-1767	01-0204-1764 01-0204-1766 01-0204-1767	01-0301-1795 01-0301-1797 01-0301-1798	01-0304-1795 01-0304-1797 01-0304-1798
9.53 9.53 9.53	6.35 12.70 19.05	9.53 9.53 9.53	3.18 6.35 6.35	01-0201-0817 01-0201-1768 01-0201-1769	01-0204-0817 01-0204-1768 01-0204-1769	01-0301-1800 01-0301-1801 01-0301-1802	01-0304-1800 01-0304-1801 01-0304-1802

对于压敏粘合剂背衬：02（仅限于最后一排红色字体的02）改成06

对于压敏粘合剂背衬：03（仅限于最后一排红色字体的03）改成07

实体氯丁橡胶和实体硅酮也有货，请查询

在使用“实体”弹性体时，一般丝网要高出0.031 in.(0.79mm)因为在相同的压力下，丝网比实体弹性体要容易压缩。

表3

COMBO-2 STRIP衬料单位（mm）
尺寸,单位 (mm)				物料编号
尺寸,单位 (mm)				氯丁橡胶		硅酮泡沫
A	B	C	D	Monel	Ferrex	Monel	Ferrex
3.18 3.18 3.18 3.18 3.18 3.18	6.35 9.53 12.70 6.35 9.53 12.70	3.18 3.18 3.18 3.96 3.96 3.96	3.18 3.18 3.18 3.18 3.18 3.18	01-0201-1765 01-0201-1770 01-0201-1771 01-0201-1804 01-0201-1681 01-0201-1807	01-0204-1765 01-0204-1770 01-0204-1771 01-0204-1804 01-0204-1681 01-0204-1807	01-0301-1796 01-0301-1799 01-0301-1803 01-0301-1805 01-0301-1806 01-0301-1810	01-0304-1796 01-0304-1799 01-0304-1803 01-0304-1805 01-0304-1806 01-0304-1810
4.78 4.78	6.35 12.70	4.78 4.78	3.18 3.18	01-0201-1808 01-0201-1809	01-0204-1808 01-0204-1809	01-0301-1811 01-0301-1812	01-0304-1811 01-0304-1812

对于压敏粘合剂背衬：02（仅限于最后一排红色字体的02）改成06

对于压敏粘合剂背衬：03（仅限于最后一排红色字体的03）改成07

表4

COMBO和COMBO-2条断面公差单位（mm）

尺寸

封闭栅格泡沫

实体弹性体

A＜3.18      A 3.18-12.7 A＞12.7

0.81-0.41    ±1.60        ±2.39

±0.38           ±0.38
±0.38

B＜25.4

±0.78

±0.78

C1.57-4.72＆            D4.75-9.53

（＋0.38）
（﹣0.00）
（＋0.78）
（﹣0.00）

表5

装配式COMBO衬料公差单位（mm）

尺寸

封闭栅格泡沫

实体弹性体

A，B，C，＆D    长度为127mm 的

±0.78

±0.78

±0.38
±0.38

G＆J            长度为127mm 的

±0.38

±0.38

±0.38
±0.38

T＜3.18

±0.41

±0.38

T 3.18-12.7

±1.60

±0.78

T＜12.7

±2.39

±0.78

W1.57-4.72      ＆            H4.75-9.53

（＋0.38）
（﹣0.00）
（＋0.78）
（﹣0.00）

图2典型的装配式COMBO衬料图

注释：

1. 弹性体的最小宽度大于0.125in.(3.18mm)或大于弹性体的厚度。

2. 最小壁宽（在孔与边之间）应当等于弹性体厚度。如果最小壁厚不能满足，应当使用“U”形狭槽。

3. 孔径应当等于或大于弹性体厚度。

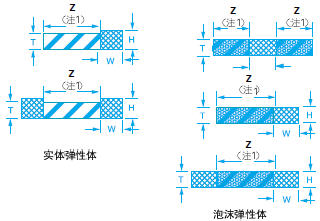

断面

=丝网部分

H=T+0.031 inch (0.79mm)
