标准衬条——最大长度8英尺（244 cm）。提供的框架衬料标准长度7.5英尺（299 cm），并且在装运管或者装运箱中装运。
装配式的长度——选择所要求的框架类型并且提交标明所要求的长度和孔的位置以及直径的图纸。
装配式的框架组件——Chomerics将制造即装的框架组件满足客户的技术要求。选择所需要的框架类型，参考图1a-c，提交表明尺寸、孔径和孔位置的图纸。注意：孔不能指定在衬料上的夹爪区域内。
表1
|

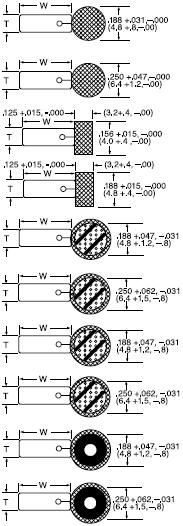

EMI/EMP框架衬料 单位为（mm） |
|
尺寸（带单端EMI衬料）﹡ |
尺寸（带双端EMI衬料）﹡ |
EMI衬料说明（蒙乃尔或Ferrex） |
用于铝挤压件安装的典型尺寸 |
|
|
|
圆网条4.78 直径
圆网条 6.4 直径
矩形网条3.96 高
矩形网条4.78 高
带网的氯丁橡胶泡沫芯4.78 直径
带网的氯丁橡胶泡沫芯 6.4 直径
带网的硅酮泡沫芯 4.78 直径
带网的硅酮泡沫芯 6.4直径
带网的空中管硅酮 4.78直径
带网的空中管硅酮 6.4 直径 |
厚（T）宽（W）
2.4 9.5
2.4 11.1
3.2 8.2
3.2 9.5
3.2 11.1
3.2 12.7
3.2 15.9
3.2 25.4
3.2 28.6
3.2 31.8
物料编号将由Newwoo提供 |
注意：给出的带网弹性体衬料的直径仅对于弹性体芯料而言。加上网罩后的外径会增加0.79mm.
表2
|
单端EMI/EMP框架衬料加上气候密封 单位为（mm） |
|
典型的断面 |
典型的气候密封尺寸 |
|
|
氯丁橡胶或硅酮，泡沫材料或实体
厚（T） 宽（W） 3.2 3.2
3.2 4.8
4.0 3.2
4.8 4.8
6.4 4.8
6.4 6.4
铝挤压件2.4厚，其他的3.2
物料编号将由Newwoo提供
|
|
|
实体氯丁橡胶或实体硅酮管 直径：6.4 采用的铝挤压件3.2厚，宽度如下：
12.7
15.9
19.1
25.4
31.8
物料编号将由Newwoo提供 |
氯丁橡胶气候密封根据MIL-R-6855，类别Ⅱ，等级40。
硅酮气候密封根据MIL-R-5847，类型Ⅱ，等级40和ZZ-R-765。
图1 加工好的框架组件
|
图1a
|
图1b
表3
|
铝挤压件安装条的公差 单位为（mm） |
|
宽 |
公差 |
|
3.18 |
±0.15 |
|
3.18-6.32 |
±0.18 |
|
6.35-12.67 |
±0.20 |
|
12.70-19.02 |
±0.23 |
|
19.05-25.37 |
±0.25 |
|
25.40-38.07 |
±0.30 | | 表4
|
图1a-c所示尺寸的公差 |
|
尺寸 |
0～30.5cm |
30.8～61.0cm |
61.2～91.4cm |
91.7～121.9cm |
|
A＆B |
±0.51mm |
±0.76mm |
±1.19mm |
±1.57mm |
|
C,D,＆E |
±0.25mm |
±0.38mm |
±0.63mm |
±0.76 | |
