产品名称:

带快速安装的卡装组合衬料

技术支持: 给我留言
在线询价:

询价

库存查询: 查询
详细资料:
应 用
METALKLIP衬料是一种简单、快速安装EMI衬料在1520标准板金属外壳门或框架上的装置。
特 点

EMI屏蔽是由填充碳的硅酮条或者由硅酮带上的Monel(镍铜合金)来提供的。非标的替换物是在氯丁橡胶上的Ferrex丝。
      衬料固定在一个防腐、不锈钢弹簧上,安装起来不需要孔或者紧固件。
      夹子上的整体实齿咬穿油漆或表面氧化物使衬料到底板连续导电。
◆  可以提供多种EMI衬垫材料来适应全范围的EMI屏蔽性能要求。标准选择包括填充碳的硅酮P形条或者有飞边的,在中空硅酮管上的Monel(镍铜合金)。
◆  为了提高速度和更加方便,使用带分离遮膜的ChomericsCHO-MASK EMI 箔带,在喷涂之前不需要电镀机壳,喷涂之后,去掉分离遮膜,下面的导电箔带成为MET-ALKLIP衬料的配合表面。

重要技术参数


技术规格

填充碳的硅酮

试验方法

硬度(肖氏A±5)

65

ASTMD2240

电阻率(ohm)

10max

ASTMD991

psi(MPa),min

400(2.76)

ASTMD412

延伸率()

150min

ASTMD412

撕裂强度Ib/in(kN/m),min

50(8.76)

ASTMD624

表观比重

1.30±0.3

ASTMD1418

温度范围℉()

67400
(
55200)

颜色

丝网缠绕芯料

Monel

0.0035in.(0.09mm)直径按照QQ-N-281,2

硅酮管

ZZ-R-765

夹子

不锈钢0.02in.(0.51mm),
系列302/304

订货信息

标准8英尺244cm)长度:可以提供表2的物料编号订货。
订做的长度或材料:可以提供订做的长度和/或加工过的长度,也提供用于机械连接的扁带不锈钢。详细情况请与Newwoo联系,请切确定定做件的物料编号。

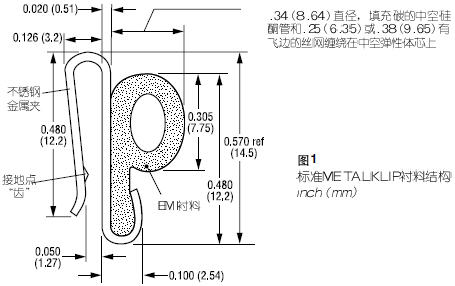

METALKLIP衬料

芯直径

物料编号

0.340(8.64)硅酮

17-0301-0008-34

0.380(9.65)硅酮

Monel

17-0303-0108-37
