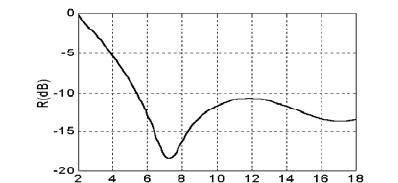

当材料厚度与工作波长之比达到0.2时,垂直入射的反射率RW可达-17dB左右
RW达-10dB以下的相对频宽可达40%左右.
◆NYFAT型也有较宽的频宽，不同频率的反射情况在下面列出
|
型号 |
厚度 |
重量 |
7.5GHz |
8.5GHz |
9.4GHz |
12GHz |
|
NYFAT-6mm |
6mm |
1Kg/m2 |
-11dB |
-17dB |
-20dB |
-17dB |
◆使用频率较低时,材料应当厚一些
|
型号 |
厚度 |
重量 |
频率 |
反射率 |
|
NYFAT-18-3 |
18mm |
2Kg/m2 |
3GHz |
-18dB |
|
NYFAT-10-5.5 |
10mm |
1.2Kg/m2 |
5.5GHz |
-18dB |
|
NYFAT-6-9.4 |
6mm |
0.8Kg/m2 |
9.4GHz |
-18dB |
|
NYFAT-4-12 |
4mm |
0.5Kg/m2 |
12GHz |
-18dB |
|
NYFAT-3-12 |
3mm |
0.4Kg/m2 |
12GHz |
-16dB |
|
NYFRT-8-4 |
8mm |
1Kg/m2 |
4GHz |
-10dB |
|
NYFRT-4-4 |
4mm |
0.5Kg/m2 |
4GHz |
-5dB |
|
NYFRT-3-4 |
3mm |
0.4Kg/m2 |
4GHz |
-4dB |
|
NYFRT-12-1 |
12mm |
1.5Kg/m2 |
1GHz |
-4dB |
◆ N YFCT型在较宽频带有较大的透射衰减,如下列型号
|
型号 |
厚度 |
3GHz衰减 |
10GHz衰减 |
|
NYFCT-20 |
3mm |
-24dB |
-20dB |
|
NYFCT-10 |
3mm |
-11dB |
-10dB |
◆ 用于8~18GHz, 4~18GHz, 2~18GHz的泡沫双层平板吸波材料
|
型号 |
厚度 |
重量 |
频率 |
平均反射率 |
最差反射率 |
|
NYFAT-5 |
5mm |
0.7Kg/m2 |
8~18 |
-12dB |
-8dB |
|
NYFAT-8 |
8mm |
1.1Kg/m2 |
4~18 |
-12dB |
-8dB |
|
NYFAT-15 |
15mm |
2Kg/m2 |
2~18 |
-12dB |
-8dB |
|
| |
◆ 标准厚度为3, 4, 5, 6, 10, 15, 20mm
◆ 每片尺寸为500X500, 610X610mm,可用刀,剪或冲床加工成特殊形状和尺寸
◆ 底面加双面不干胶
◆ NYFAT产品有NYFAT-T3mm 10G, NYFAT-T4mm 4G, NYFAT-T6mm 2G等不同规格
◆ NYFCT产品有NYFCT-10, NYFCT-20 3mm等规格
安装方法
必须紧帖金属基底使用。如用于非金属基底，可在表面加一层铜网，粘合采用橡胶粘合或磁石吸装。
|
