深圳市特美威电子有限公司斯派尔O型屏蔽密封圈

产品名称：	斯派尔O型屏蔽密封圈


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

应用

这种O型屏蔽密封圈是螺装、卡装连接器的理想选择，提供优良的屏蔽和密封性能。适合于军事、航空和高端电子设备连接器的应用。

特点

1）   能完全替代军用AS系列O型圈，型号和AS568系列O型圈可互换
2）   硅胶内芯，硬度极高，特别适用于滑动结构
3）   经久耐磨，抗电化学腐蚀性能力强

重要技术参数

1）   材料：标准弹力硅脂内部固化成型的螺旋管衬垫或缠软硅脂内芯的螺旋管衬垫
    螺旋管：铍铜镀锡/铅（参考下面订货信息里符合RoHS的选项）
    芯：管状硅脂内芯（硬度35）和硅酮胶芯
    更多的信息参考“材料说明与兼容性”
2）   屏蔽效能：116~152dB，每种型号的屏蔽性能依赖于您的具体应用。参考“屏蔽效能数据”
    压缩弹力：此O型圈压缩弹力属于标准弹力，近似于每线性英寸30磅，理想的压缩是螺旋管直径的25%。

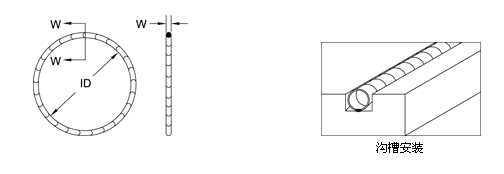

3）   安装：这种屏蔽衬垫采用沟槽安装。

订货信息

O型屏蔽密封圈按数量个订购，也可按客户要求定制其他特殊尺寸

订货型号:
缠软硅脂内芯的螺旋管衬垫O型圈：FSOG-B-xxx （xxx是编号，从下表选择）
内部固化成型的螺旋管衬垫O型圈：SSOG-B-xxx （xxx是编号，从下表选择）

推荐沟槽尺寸英寸（mm）
W 直径	深	宽
.070" （1.78）	.053" (1.35)	.094" (2.39)
.103" (2.62)	.077" (1.96)	.141" (3.58)
.139" (3.53)	.104" (2.64)	.187" (4.75)

外层镀锡/铅铍铜螺旋管
弹力内芯：硅酮胶芯-SSOG；硅脂管状芯-FSOG

编号	尺寸
编号	W Dia.	Tol.	ID	Tol.
011 012 013 014 015 016 017 018 019 020 021 022 023 024 025 026 027 028 029 030 031 032 033	.070"	±.003	.301" .364" .426" .489" .551" .614" .676" .739" .801" .864" .926" .989" 1.051" 1.114" 1.176" 1.239" 1.301" 1.364" 1.489" 1.614" 1.739" 1.864" 1.989"	±.020"
034 035 036 037 038 039 040 041 042 043 044 045 046 047 048 049 050	.070"	±.003"	2.114" 2.239" 2.364" 2.489" 2.614" 2.739" 2.864" 2.989" 3.239" 3.489" 3.739" 3.989" 4.239" 4.489" 4.739" 4.989" 5.239"	±.030"
111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136	.103"	±.004"	.424" .487" .549" .612" .674" .737" .799" .862" .924" .987" 1.049" 1.112" 1.174" 1.237" 1.299" 1.372" 1.299" 1.487" 1.549" 1.612" 1.674" 1.737" 1.799" 1.862" 1.925" 1.987"	±.020"
137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154	.103"	±.004"	2.050" 2.112" 2.175" 2.237" 2.300" 2.362" 2.425" 2.487" 2.550" 2.612" 2.675" 2.737" 2.800" 2.862" 2.987" 3.237" 3.487" 3.737"	±.030"

编号	尺寸
编号	W Dia.	Tol.	ID	Tol.
155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173	.103"	±.004"	3.987" 4.237" 4.487" 4.737" 4.987" 5.237" 5.487" 5.737" 5.987" 6.237" 6.487" 6.737" 6.987" 7.237" 7.487" 7.737" 7.987" 8.237" 8.487"	±.035"
174 175 176 177 178	.103"	±.004"	8.737" 8.987" 9.237" 9.487" 9.737"	±.040"
210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234	.139"	±.005"	.734" .796" .859" .921" .984" 1.046" 1.109" 1.171" 1.234" 1.296" 1.359" 1.421" 1.484" 1.609" 1.734" 1.859" 1.984" 2.109" 2.234" 2.359" 2.484" 2.609" 2.734" 2.859" 2.984"	±.020
235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250	.139"	±.005"	3.109" 3.234" 3.359" 3.484" 3.609" 3.734" 3.859" 3.984" 4.109" 4.234" 4.359" 4.484" 4.609" 4.734" 4.859" 4.984"	±.030"
251 252 253 254 255 256 257	.139"	±.005"	5.109" 5.234" 5.359" 5.484" 5.609" 5.734" 5.859"	±.035"
258 259 260 261 262 263 264 265 266 267 268 269 270	.139"	±.005"	5.984" 6.234" 6.484" 6.734" 6.984" 7.234" 7.484" 7.734" 7.984" 8.234" 8.484" 8.734" 8.984"	±.040"
271 272 273 274 275 276	.139"	±.005"	9.234" 9.484" 9.734" 9.984" 10.484" 10.984"	±.045"
277 278 279 280 281 282 283 284	.139"	±.005"	11.484" 11.984" 12.984" 13.984" 14.984" 15.955" 16.955" 17.955"	±.050"

电镀：铍铜螺旋管电镀，锡90%，铅10%，根据AMS-P-81728，电镀选项可在标准型号前加如下前缀字母予以说明

               E：表示应用于潮湿及盐雾环境时边缘电镀锡/铅
       IW：表示镀锡兼容RoHS（例如：IWSSOG-B-050）
       EIW：表示应用于潮湿及盐雾环境时边缘电镀锡，兼容RoHS

O型圈	弹力	镀锡/铅	RoHS 镀锡	边缘镀锡/铅	RoHS边缘镀锡
硅酮胶芯	标准弹力	SSOG (default)	IWSSOG	ESSOG	EIWSSOG
硅脂管状芯	标准弹力	FSOG	IWFSOG	EFSOG	EIWFSOG

例如：IWFSOG-B-220表示O型圈标准弹力，带硅脂管状内芯的铍铜螺旋管镀锡，RoHS兼容

内芯材料：带硅脂管状内芯的O型圈（FSOG系列）属民用等级
                  标准内芯是硅脂内部固化成型的硅酮胶内芯（SSOG系列）
                 特殊要求内芯的O型圈（SSOG系列）参考如下：
          -F：固态氟硅氧烷芯（例如：ESSOG-B-050-F）
          -O：宇航认证的硅脂芯（无排气作用）
          -Z：不含乙酸粘合剂的硅树脂（根据MIL-A-46146）
