EMI屏蔽连接器衬垫

技术支持: 给我留言
在线询价:

询价

库存查询: 查询
详细资料:
应 用
这种EMI连接器衬垫是在铝制或不锈钢法兰盘界面边缘附着一个螺旋管衬垫,法兰盘固定螺旋管防止变形用以提供EMI屏蔽,主要应用于带法兰界面的连接器。根据法兰盘的材料分别选择SSCGCS系列。
特 点
1)   经久耐磨,能提供1000次以上的插拔
2)   优良的屏蔽性能,并提供一定的环境密封
重要技术参数
 1)   材料

SSCG系列法兰盘:铝材边缘覆膜

螺旋管:中等弹力,硅胶内部固化成型的镀锡/铅铍铜螺旋管衬垫

内芯:硅酮胶  法兰安装孔:硅橡胶

CS系列法兰盘:覆硅树脂或氟硅氧烷密封材料的不锈钢

            螺旋管:标准弹力,镀锡/铅铍铜螺旋管衬垫
参考下面订货信息里符合RoHS的选项,更多的信息参考“材料说明与兼容性
2)   屏蔽效能:116~152dB,每种型号的屏蔽性能依赖于您的具体应用。  参考“屏蔽效能数据
3)   压缩弹力:理想的压缩是螺旋管直径的25%,下面标注的只是近似值。

SSCG系列:~10/线性英寸

CS系列:~30/线性英寸
订货信息

EMI连接器衬垫按数量个订购,也可按客户要求定制其他特殊尺寸。



订货型号命名:

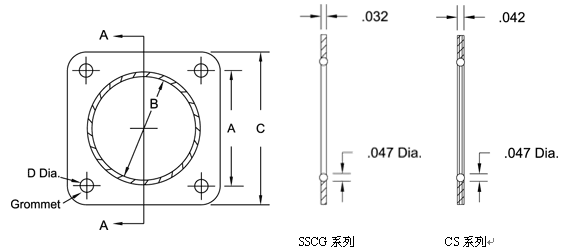

    SSCG系列EMI连接器衬垫:SSCG-B-x-x (第一个x是编号选择,参考下表;第二个x是带孔否选项,O表示不带孔,
                                                                               W
表示带孔)
   CS系列EMI连接器衬垫:CS-x-x/x (第一个x螺旋管电镀选项,参考下表第二个x是编号选择,参考下表; 第三
                                  个
x不锈钢覆硅树脂/S氟硅氧烷/F的密封材料选项

编号

使用的连接器

A

B

C

D

MIL-C-26482, 26500, 83723 系列 1 & 3 NAS 1599 "B" & "T" 尺寸

MIL-C-38999

MIL-C-81703
尺寸

1 & 2
尺寸

3 & 4
尺寸

±.005"

+.010"
-.005"

±.020"

±.005"

  01*
02
03
  04*
05
06
07
  08*
09
  10*
11
  12*
13
14
  15*
16
17
18
19
20
21
22
23
28
  29*
32
33
34
35

8

10

12

14

16

18


20

22
24






32



36


8

9 & 10

11 & 12

13 & 14

15 & 16

17 & 18


19 & 20

21 & 22
23 & 24


25











9

10 & 11

12 & 13

14 & 15

16 & 17


18 & 19

20 & 21
22 & 23


24 & 25






24 & 25



3
7


12
19

27



37





61










 .594"
 .625"
 .719"
 .798"
 .812"
 .812"
 .906"
 .928"
 .969"
 .978"
1.062"
1.140"
1.187"
1.156"
1.238"
1.250"
1.375"
1.392"
1.436"
1.500"
1.568"
1.716"
 .753"
1.750"
1.062"
1.938"
1.500"
1.938"
1.750"

 .562"
 .623"
 .687"
 .883"
 .812"
 .828"
 .947"
1.070"
1.063"
1.133"
1.187"
1.325"
1.325"
1.312"
1.508"
1.437"
1.562"
1.633"
1.570"
1.682"
1.830"
2.030"
 .771"
2.062"
1.250"
2.186"
1.682"
2.312"
1.846"

 .937"
1.000"
1.062"
1.200"
1.156"
1.200"
1.200"
1.375"
1.375"
1.437"
1.437"
1.625"
1.562"
1.563"
1.825"
1.687"
1.825"
1.937"
1.825"
1.937"
2.250"
2.375"
1.100"
2.312"
1.437"
2.550"
1.830"
2.600"
2.250"

.125"
.125"
.125"
.125"
.125"
.125"
.125"
.125"
.125"
.125"
.125"
.125"
.125"
.125"
.125"
.125"
.152"
.152"
.125"
.152"
.152"
.173"
.125"
.173"
.125"
.173"
.152"
.173"
.173"

-W (带法兰安装孔)不适应

外层镀锡/铅铍铜螺旋管
  弹力内芯:硅酮胶芯(仅SSCG系列)

电镀:铍铜螺旋管电镀,锡90%,铅10%,根据AMS-P-81728,电镀选项可在标准型号前加如下前缀字母予以说明

E:表示应用于潮湿及盐雾环境时边缘电镀锡/

IW表示镀锡兼容RoHS(例如:IWSSCG-B-21-O

EIW:表示应用于潮湿及盐雾环境时边缘电镀锡,兼容RoHS



 SSCG内芯材料:采用标准的硅酮胶内芯,特殊要求的内芯在型号后面加尾缀,参考如下:

-F:固态氟硅氧烷内芯(例如: SSCG-B-21-O-F

-O:符合除气要求的硅脂内芯

-Z:不含乙酸粘合剂的硅树脂内芯(根据MIL-A-46146

法兰盘:材料可以互换的法兰盘包括覆膜铝材和覆硅树脂或氟硅氧烷密封材料的不锈钢,不同的法兰盘及其螺旋管电
        镀的选型参考如下:

法兰盘

选项

镀锡/

RoHS 镀锡

边缘 镀锡/

RoHS边缘 镀锡

覆膜铝材

-W 带孔
-O
不带孔

SSCG-B-__-W
SSCG-B-__-O

IWSSCG-B-__-W
IWSSCG-B-__-O

ESSCG-B-__-W
ESSCG-B-__-O

EIWSSCG-B-__-W
EIWSSCG-B-__-O

弹性体材料

硅树脂
氟硅氧烷

CS-T-__ /S
CS-T-__ /F

CS-IW-__ /S
CS-IW-__ /F

CS-E-__ /S
CS-E-__ /F

CS-EIW-__ /S
CS-EIW-__ /F

例如:CS-E-14/S表示EMI连接器密封衬垫、覆硅树脂法兰盘、 铍铜螺旋管边缘镀锡/
