应
用 |
|
|
|
100系列是一种标准的PCB滤波连接器,成本低廉。主要应用于计算机、工控设备、图像工作站、PBX电信设备、基站和医疗设备等领域。 |
|
|
|
特 点 |
|
|
|
◆ 成本低廉：片式电容滤波，替代PCB上单个的滤波电容,节省成本和空间。
◆ 紧凑设计：.318″、.405″和.590″PCB脚位 ，可完全替代标准的不带滤波的直插式连接器。
◆ 设计灵活：9、15、25和37针/孔可供选择，滤波电容量可选择50pF~5600pF和47nF+/-20%
◆ 产品结构：壳体内采用UL94V-0高温热塑结构，工业标准界面，片式电容焊接在连接器内的PCB上。
◆ 可靠性：每针100%经过严格的电性能测试，确保整体性能。
◆ FED/MIL认证：UL94V-0，UL/CSA认证。 |
|
|
|
重要技术参数 |
|
|
|
◆ 电性能：

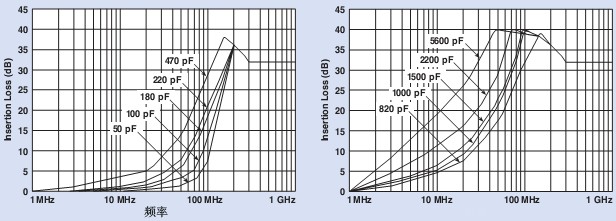

插入损耗范围：1MHz至5GHz提供优良的EMI滤波特性，最小插入损耗如下图
额定电流：5Amps； 工作电压：200VDC，介质耐压：700VDC
接触阻抗：8Mohms； 绝缘阻抗：500Megohms@100VDC;
电容量：50pF、100pF、120pF、180pF、220pF、470pF、820pF、1000 pF 、1500 pF 、2200 pF、5600pF
和47nF+/-20%
◆ 机械性能：
外壳材料：不锈钢，镀锡
灌封材料：热塑UL94V-0级，黑色
通孔：铜镀锡；螺孔：锌
针：铜；孔：磷青铜；针/孔电镀：复合电镀，里层镀镍1.27µm,表面镀金0.38µm
PCB锁扣：铜合金，镀锡
温度范围：-40~+125℃ |
|
|
|
订货信息 |
|
|
| |
型号：56 – 1 0 4 – 004 – 5- T
A B C D E F G
A：表示滤波连接器系列，代码56 B：表示100系列片式电容滤波连接器，代码1
C：针或孔数，0=9；1=15；2=25；3=37
D：安装结构：1=针/焊杯；2=针/90°弯角；3=孔/PCB垂直安装；4=孔/90°弯角；5=针/孔/转接器；
6=孔/焊杯；7=针/ PCB垂直安装
E：电容量代码： 002=100 pF；003=220 pF；004=470 pF；005=820 pF；006=1500 pF；007=5600pF；
008=50 pF；009=180 pF；010=1000 pF；011=2200pF；012=47nF；
F：PCB脚位：3=.318″； 4=.405″； 5=.590″(仅适用于90°弯角连接器)
G：安装或配件选项：
-- =.120″通孔和0.38µm镀金
3G=镀金30µ″(0.76µm)
5G=镀金50µ″(1.27µm)
SC和PCB垂直安装
TIB=法兰盘后4-40螺纹
TIF=法兰盘前4-40螺纹
MIB=法兰盘后M3螺纹
90°弯角和转接器
-- =无GBL
GL=法兰盘上4-40螺纹，带接地锁扣
T=法兰盘上4-40螺纹
GB=无接地锁扣
M=M3螺纹
详细尺寸图请参考“100系列片式电容滤波连接器设计尺寸” |
|
|
