产品名称:

600系列高密度滤波连接器

技术支持: 给我留言
在线询价:

询价

库存查询: 查询
详细资料:
应 用
600系列是一种高密度高性能的滤波连接器,广泛应用于通信设备、基站、保密通讯、医疗电子、工控设备、VGA、计算机、图像工作站和航空航天等领域。
特 点
      优良滤波:采用陶瓷管电容滤波,C型结构,接地平面设计提供良好的EMI屏蔽
      设计灵活:1526446278/孔可供选择,滤波电容量可选择85pF~4000pF
      可靠性:每针100%经过严格的电性能测试,确保整体性能。
      FED/MIL认证:UL94V-0UL/CSA认证。符合MIL-C-24308标准。
重要技术参数
      电性能:
插入损耗范围:1MHz5GHz提供优良的EMI滤波特性,最小插入损耗如下图
额定电流:5Amps  R.F.电流:0.3Amps;额定电压:最大1000VDC
接触阻抗:10Mohms
600高密度滤波连接器电气性能


滤波
设计
代码

滤波
电路

电容

3dB
止频
MHz

介质
电压

工作
电压
-55/125C

最小插入损耗(dB)

电容量
pF

误差

5
MHz

10
MHz

20
MHz

50
MHz

100
MHz

200
MHz

500
MHz

1
GHz

2
GHz

5
GHz

15

C





85pF

±25%

60

300V

100V

-

-

-

-

1

6

16

21

22

20

16

180pF

±25%

28

300V

100V

-

-

-

1

8

10

18

25

26

24

18

1000pF

±25%

5.1

300V

100V

-

3

8

14

20

25

32

35

41

39

19

4000pF

±25%

1.3

300V

100V

8

13

19

26

31

37

45

48

52

47

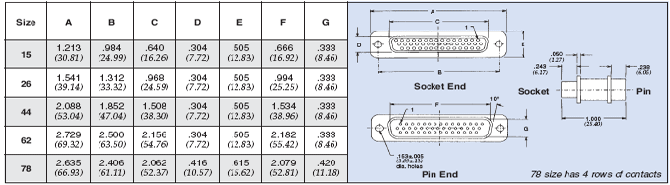

      机械性能:
外壳材料:压铸锌,镀镍,镀层最小3.81µm
绝缘材料:填充玻璃聚酯,防火等级UL94V-0
针:铜合金,镀金0.38µm
孔:铜合金,镀金0.76µm
接地平面:铜,可焊接;   接地簧片:铍铜镀锡 MIL-T-10727
温度范围:-55~+125
电容:钛酸钡陶瓷材料,管状结构
      更多的机械、电气和环境性能测试请参考 滤波连接器性能测试数据
订货信息

/ 转接器

针或孔 焊杯引线、PCB安装和PCB直角90°安装


订货型号设计:
型号:  566  0  50  15 - LI

        A    B  C  D    E   F   G

A:表示滤波连接器系列,代码56        B:表示高密度系列,代码6
C:针或孔数,0=151=262=443=624=78
D:安装结构:1=/焊杯;2=/90°PCB直角安装;3=/PCB安装;4=/90°PCB直角安装

5=/ 转接器;7=/ PCB安装
E:特殊要求:0=所有针/孔一样(标准);9=特殊要求的滤波电容量
F:滤波设计代码:15=85pF16=180 pF18=1000 pF19=4000 pF20=完全绝缘
G:其他选项:LI=4-40螺纹;S=Solder dip tails50G=镀金厚度µ
