| 产品名称：
|
三端子滤波电容
|
|
|
|
|
|
|
|
| 技术支持：
|
给我留言 |
|
| 在线询价：
|
询价
|
|
| 库存查询：
|
查询
|
|
| 详细资料：
|
|
|
|
|
|
|
|
应
用 |
|
|
|
主要应用于蜂窝电话和基站、通讯设备、计算机及终端设备、可编程控制器、汽车电子和数字AV设备如TV、VCR和DVD等。 |
|
|
|
特 点 |
|
|
|
◆ 高流可至2Amp应用，性能优良，无极性，表面安装。
◆ 优良的滤波性能，极好的瞬态电压和浪涌抑制。
◆ 多种尺寸可供选择。0805、1205和1806等封装尺寸。
|
|
|
|
重要技术参数 |
|
|
|
◆ 电容量范围：COG（NPO）22pF~470Pf； X7R 470pF~47000pF
◆ 电容量误差：COG（NPO）+50%-20%； X7R +50%-20%
◆ 温度系数：COG（NPO）+/-30ppm/℃ -55~+125℃，X7R +/-15ppm
◆ 绝缘阻抗：至22000pF： 10000Mohms， 47000pF：5000 Mohms
◆ DC阻抗：小于0.4Amp： 0.3ohm； 1.0Amp： 0.08ohm； 2.0Amp： 0.04ohm
◆ 典型的插入损耗请参考下图
|
|
|
|
订货信息 |
|
|
| |
|
型号 |
尺寸 |
电容量
pF |
容量
误差 |
温度
特性 |
额定
电压
DC |
额定
电流
Amp |
绝缘
阻抗
IR |
DC
阻抗
ohm |
温度
范围 |
|
|
|
SF0805C220SBNC- |
0805 |
22 |
+50/-20% |
COG |
50 |
0.4 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF0805C470SBNC- |
0805 |
47 |
+50/-20% |
COG |
50 |
0.4 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF0805C101SBNC- |
0805 |
100 |
+50/-20% |
COG |
50 |
0.4 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF0805C221SBNC- |
0805 |
220 |
+50/-20% |
COG |
50 |
0.4 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF0805X471SBNC- |
0805 |
470 |
+50/-20% |
X7R |
50 |
0.4 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF0805X102SBNC- |
0805 |
1000 |
+50/-20% |
X7R |
50 |
0.4 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF0805X222SBNC- |
0805 |
2200 |
+50/-20% |
X7R |
50 |
0.4 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF0805X223SBND- |
0805 |
22000 |
+50/-20% |
X7R |
50 |
1.0 |
10000 |
0.08 |
-55/+125℃ |
|
|
SF1205C220SBNB - |
1205 |
22 |
+50/-20% |
COG |
50 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1205C470SBNB - |
1205 |
47 |
+50/-20% |
COG |
50 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1205C101SBNB - |
1205 |
100 |
+50/-20% |
COG |
50 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1205C221SBNB - |
1205 |
220 |
+50/-20% |
COG |
50 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1205X471SBNB - |
1205 |
470 |
+50/-20% |
X7R |
50 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1205X102SBNB - |
1205 |
1000 |
+50/-20% |
X7R |
50 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1205X222SBNB - |
1205 |
2200 |
+50/-20% |
X7R |
50 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1205X223SBNB - |
1205 |
22000 |
+50/-20% |
X7R |
50 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1205X473SBND - |
1205 |
47000 |
+50/-20% |
X7R |
50 |
1.0 |
5000 |
0.08 |
-55/+125℃ |
|
|
SF1806C220SDNB- |
1806 |
22 |
+50/-20% |
COG |
100 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1806C470SDNB- |
1806 |
47 |
+50/-20% |
COG |
100 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1806C101 SDNB- |
1806 |
100 |
+50/-20% |
COG |
100 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1806C221SDNB- |
1806 |
220 |
+50/-20% |
COG |
100 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1806C471SDNB- |
1806 |
470 |
+50/-20% |
COG |
100 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1806X102 SDNB- |
1806 |
1000 |
+50/-20% |
X7R |
100 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1806X222 SDNB- |
1806 |
2200 |
+50/-20% |
X7R |
100 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1806X103 SDNB- |
1806 |
10000 |
+50/-20% |
X7R |
100 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
SF1806X223 SDNB- |
1806 |
22000 |
+50/-20% |
X7R |
100 |
0.3 |
10000 |
0.3 |
-55/+125℃ |
|
|
2 Amp 滤波器
SF1806Y224ZBNE- |
1806 |
220000 |
+80/-20% |
Y5V |
50 |
2.0 |
1000 |
0.04 |
-25/+85℃ |
|
|

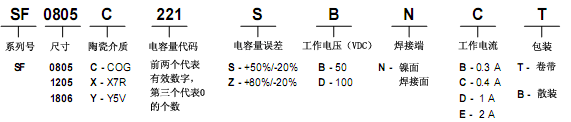

“-”表示包装形式，代替字母T：带装或卷装；B：散装 订货型号设计
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
