产品名称:

LC型贴片滤波电容

技术支持: 给我留言
在线询价:

询价

库存查询: 查询
详细资料:
应 用
主要应用于高频信号线,如蜂窝电话和基站、通讯设备、计算机及终端设备、可编程控制器、汽车电子和数字AV设备如TVVCRDVD等。
特 点
      高性能EMI表面安装滤波电容,无极性。
      高频信号线滤波的理想选择,陡峭的插入损耗曲线,有效频率范围广。
      铁氧体材料,多层复合介质结构。
      08051206等封装尺寸可选。
电路示意图:
重要技术参数
      截止频率范围:10MHz~220MHz 截止频率误差:+/-20%
      额定电压:25VDC     额定电流:100milliamp
      温度范围: -55~+125
      绝缘阻抗:10 Megohms     DC阻抗:6 ohm

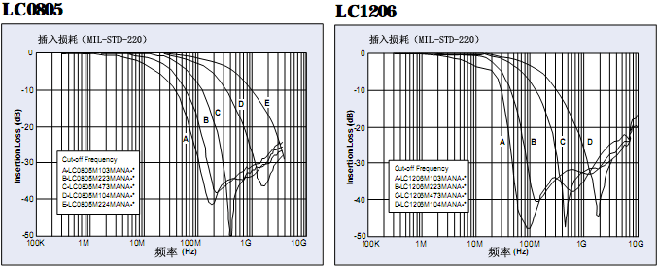

      典型的插入损耗请参考下图
订货信息



型号

尺寸

截止频率

截止频率
误差

额定
电压

额定
电流

绝缘
阻抗

温度
范围

LC0805M103MANA-



0805




10MHz

±20%




25V




10mA




10MΩ



-25/+85




LC0805M223 MANA-

22 MHz

LC0805M473 MANA-

47 MHz

LC0805M104 MANA-

100 MHz

LC0805M224 MANA-

220 MHz

LC1206M103 MANA-

1206



10 MHz

±20%



25V



10mA



10MΩ



-25/+85



LC1206M223 MANA-

22 MHz

LC1206M473 MANA-

47 MHz

LC1206M104 MANA-

100 MHz

-”表示包装形式,代替字母T:带装或卷装;B:散装

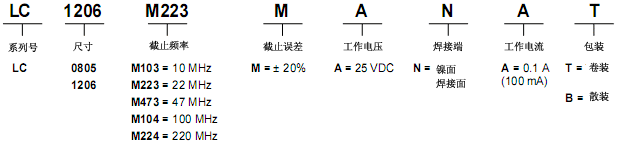

 订货型号设计:
