产品名称:

SA系列表面安装滤波阵列

技术支持: 给我留言
在线询价:

询价

库存查询: 查询
详细资料:
应 用
SA系列的高自振频率使残余感应最小化,确保较宽频带的插入损耗。主要应用于计算机DC线的躁音抑制、蜂窝电话、通讯基站、计算机终端设备、可编程控制器、汽车电子、数字TVVTR等。
特 点
      高自振频率使残余感应最小化,确保较宽频带的插入损耗
      共用接地电极设计,确保两边所有电路完全接地。
      为适应不同的频率,宽电容量范围可选,22~22000pF
      镍面焊接,良好的焊接性和焊接热阻抗。LF/Rohs 兼容

电路示意图:
重要技术参数
      电容量范围: 22pF~22000pF       电容量误差:+/-20%
      工作电压:25VDC~50VDC         工作电流:0.3Amps
      绝缘阻抗:10000Mohms            D.C.R0.3
      温度范围:-55~+125

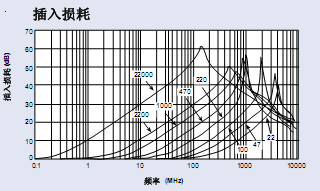

      典型的插入损耗请参考下图
订货信息




型号

额定电压
@50/60Hz

额定
电流

温度
特性

绝缘阻抗
IR

DC
阻抗

温度
范围

电容量
pF





SA1206C220

50VDC



0.3A DC





C

10000MΩ





0.3Ω





-55/+125





22



SA1206C470

C

47



SA1206C101

C

100



SA1206C221

C

220



SA1206C471

U

470



SA1206C102

R

1000



SA1206C222

R

2200



SA1206C223

25VDC

R

22000

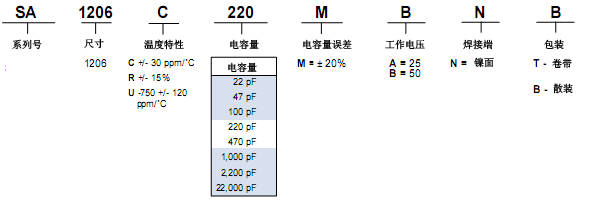

订货型号设计:
