THERM-A-FORM可现场固化的灌注和底部填充材料
物理特性	典型特性	T647	T646	T644	T642	1642	1641	测试方法
	颜色	灰色	黄色	粉色	蓝色	紫色	白色	目视
	黏结剂	硅	硅	硅	硅	硅	硅	––
	填料	氧化铝	氧化铝	氧化硼	氧化硼	氧化铝	氧化铝	––
	成分数	双成分	双成分	双成分	双成分	双成分	单成分	––

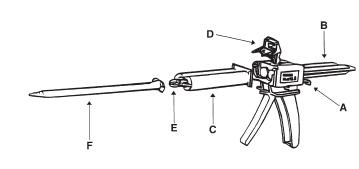

	混合比	1:1	1:1	1:1	10:1	100;3	N/A	––
	比重	2.80	2.45	1.45	1.50	2.30	2.10	ASTM D729
	硬度，Shore A	25	50	15	70	85	78	ASTM D2240
	粘度,poise	﹥5000	﹥5000	3000	2500	2500	3000	ASTM D2196
	适用期，分钟	300	300	360	60	60	30	在23℃时达到起始粘度两倍所需的时间
	固化周期	150℃时为 3分钟 60℃时为 60分钟 23℃时为 48小时	150℃时为 3分钟 60℃时为 60分钟  23℃时为 48小时	150℃时为 3分钟 60℃时为 60分钟 23℃时为 48小时	150℃时为 3分钟 60℃时为 60分钟 23℃时为 48小时	100℃时为 60分钟 65℃时为 4小时 23℃时为1周	23℃时为 48小时	Chomerics
	脆化点，℃（℉）	–55(–67)	–55(–67)	–55(–67)	–55(–67)	–75(–103)	–75(–103)	ASTM D2137
	可提取的硅，％	4	8.5	15	1–2	未测试	未测试	Chomerics
导热性能	导热系数，W/m-k	3.00	0.90	1.20	1.20	0.95	0.90	ASTM D5470
	热容，j/g-k	0.9	1.0	1.0	1.0	1.0	1.0	ASTM E1269
	热膨胀系数ppm/℃	150	250	300	300	200	150	ASTM E831
	操作温度范围，℃（℉）	–50～150 (–58～302)	–50～150 (–58～302)	–50～150 (–58～302)	–50～150 (–58～302)	–70～200 (–94～392)	–70～200 (–94～392)	––
电气性能	介电质强度，Kvac/mm(Vac/mil)	10(250)	10(250)	20(500)	20(500)	20(500)	20(500)	ASTM D149
	体积阻抗，ohm-cm	10的14次方	10的14次方	10的13次方	10的13次方	10的13次方	10的13次方	ASTM D257
	1000kHz时的介电常数	8	6.5	4.0	4.0	3.9	3.9	ASTM D150
	1000kHz时的耗散因数	0.010	0.013	0.001	0.001	0.010	0.010	Chomerics
法规	易燃性等级（有关详细信息，请参阅UL文件E140244）	未测试	HB	未测试	未测试	未测试	未测试	UL 94
	ROHS兼容	是	是	是	是	是	是	Chomerics认证
	渗气，％TML	未测试	0.17 (0.10)	0.39 (0.29)	0.32 (0.21)	0.40 (0.18)	未测试	ASTM E595
	储存寿命，自装运之日起的储存月数	3	3	3	3	12	6	Chomerics
