深圳市特美威电子有限公司平板螺装式滤波阵列板

产品名称：	平板螺装式滤波阵列板


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

应用

平板螺装式阵列板通过电子腔体开槽用螺钉紧固的方式来实现EMI的隔离，主要应用于通信设备、基站、线性电源放大器、直放站、工控设备、远程遥控、微波模块和医疗设备等领域。

特点

◆      经济实用：替代电路板上多个滤波电路，低成本解决EMC问题，节省空间。
◆      设计灵活：滤波针的中心间距：标准密度2.54mm，高密度2.00mm
                            阵列板长度：26.92mm，39.62mm，65.02mm，90.42mm单排或双排阵列设计
              标准密度2.54mm双排针数可达60针（每排30针）
             高密度2.00mm双排针数可达74针（每排37针）
◆      优良滤波：在50MHz以上优于表面安装滤波器， EMI抑制范围1MHz~18GHz，5MHz~1GHz滤波效
果最佳，多种电容量和电路形式（Pi和C型）可供选择。参考下表
◆      可靠性：每针100%经过严格的电性能测试，确保整体性能。

重要技术参数

◆      电性能：
    插入损耗范围：1MHz至18GHz提供优良的EMI滤波特性。如下插入损耗图
    电容量（如下表）：Pi型：68pF ~ 5000pF；C型：68pF ~ 4000pF
        额定电流：5Amps（标准密度：引线直径0.64mm），3 Amps（高密度：引线直径0.51mm）
        额定电压：至250VDC
       温度范围：-55~+125℃；     温度特性：NPO，X7R，Z5U
EMI滤波阵列板滤波选择及性能参数图表

滤波设计代码	滤波电路	电容量		3dB截止频率（MHz）	工作电压 -55/125C	最小插入损耗（dB）
		电容量				5 MHz	10 MHz	20 MHz	50 MHz	100 MHz	200 MHz	500 MHz	1 GHz
		容量值	误差			5 MHz	10 MHz	20 MHz	50 MHz	100 MHz	200 MHz	500 MHz	1 GHz
A	C	68 pF	±20%	77	100v	--	--	--	--	--	3	10	16
B		100 pF	±20%	53	100v	--	--	--	--	1	6	14	19
C		135 pF	+100/-0%	23	100v	--	--	--	1	5	10	16	20
D		470 pF	±20%	11	100v	--	--	2	7	13	19	25	27
E		820 pF	±20%	6	100v	--	2	6	12	18	24	30	33
F		1000 pF	±20%	5	100v	--	3	7	14	20	26	32	35
G		1500 pF	+100/-0%	3.5	100v	1	4	10	16	22	29	36	37
H		2500 pF	+100/-0%	1.3	100v	5	11	17	23	29	35	38	40
I		4000 pF	+100/-0%	.8	100v	9	15	21	27	34	38	42	46
J	绝缘	10 pF	Max.	635	100v	--	--	--	--	--	--	--	--
K	接地					--	--	--	--	--	--	--	--
L	Pi	68 pF	±20%	65	100v	--	--	--	--	1	6	17	23
M		100 pF	±20%	46	100v	--	--	--	--	2	9	22	28
N		135 pF	+100/-0%	25	100v	--	--	--	1	6	17	26	34
O		470 pF	±20%	11	100v	--	--	--	9	18	22	36	43
P		820 pF	±20%	6	100v	--	--	4	13	23	31	45	52
Q		1000 pF	±20%	5	100v	--	2	7	16	24	36	51	59
R		1700 pF	+100/-0%	1.9	100v	1	6	14	28	35	49	64	69
S		2500 pF	+100/-0%	1.3	50v	4	9	16	28	41	54	70	70
T		5000 pF	+100/-0%	.7	100v	9	15	28	41	53	66	70	70

◆      机械性能：
板基材：铜，UNS C26000/C27000 镀锡，Rohs 镀银
厚度：0.51mm
引线：铜合金镀金
引线直径：0.64mm（标准密度中心间距2.54mm）      0.51mm（高密度中心间距2.00mm）

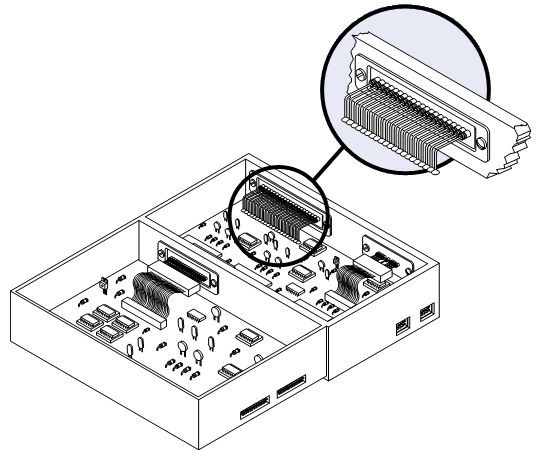

◆ 安装：如图所示

订货信息

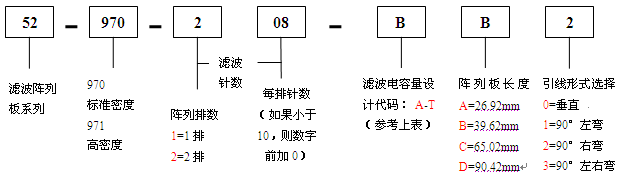

标准卡装型阵列板订货型号设计：

详细尺寸图和典型安装请参考“平板螺装式阵列板设计尺寸”
